提高聚合氯化铝盐基度方法-投加铝粉

盐基度是聚合氯化铝的重要质量指标，它直接决定着产品的化学结构形态和许多特性，如聚合度、分子电荷量、混凝能力、贮存稳定性、pH值等。生产和使用实践表明，水处理领域将聚合氯化铝的盐基度控制在45-60%范围较适宜。

对于盐基度低于40%的聚合氯化铝，目前多采用NaOH、Ca(OH)₂、Na₂CO₃、NaAl(OH)₄等进行调整，使低盐基度产品酸性降低，加羟基提高盐基度。但值得注意的是，这些调整剂在提高盐基度的同时，生成的副产物NaCl或CaCl₂又无法与聚合氯化铝分离，它们不仅会降低聚合物中有效成份，还会增加固体产品的吸湿性和后处理难度。因此，提出了另一种提高聚合氯化铝盐基度方法-投加铝粉。

低盐基度聚合氯化铝溶液是一种酸性较强的液体，它可以直接与铝粉反应，生成高盐基度聚合氯化铝和氢气，反应方程如下：

1、铝粉用量

设有低盐基度聚合氯化铝溶液WKg，盐基度为b%，Al₂O₃含量为A%，试求盐基度提高为B%时，铝粉用量G。

由(1)式可知

将（2）代入（3）式得

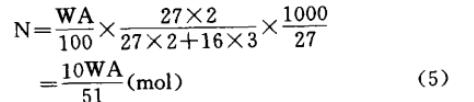

低盐基度聚合铝溶液中铝的摩尔数N为

则所需铝粉质量G₀为

将（4）（5）代入（6）式得

实际生产中（6）式可表达为

式中：

G-商品铝粉用量（kg）；

K₁-商品铝粉有效含量系数；

K₂-实际耗铝与理论耗铝之比，一般为1.05-1.10；

其余符号同前。

2、注意事项

（1）操作时，将铝粉加入反应池后，均匀搅拌，并妥善处理好氢气的排放，以免引起爆炸。

（2）反应过程中应适量加水，控制Al₂O₃浓度不要超过20%，以免产生沉淀。

3、结束语

利用铝粉可以将盐度基度提高至70%以上，同时不会产生任何副产物，既可以提高盐基度，又可以增加氧化铝含量。该工艺具有操作简单，容易控制等特点，可广泛推广应用。
